卧式渣浆泵的基本结构

2020-10-28 17:05:26

1、泵体和泵盖:泵体采用双层泵壳,内外双层金属结构;双泵壳外壳结构为垂直中开式,出水口位置可按45度间隔,旋转8个不同位置安装使用;为有效防止轴封泄露,采用了动力密封,填料密封或机械密封组合形式;叶轮与后护板间设有迷宫式间隙密封,极大地降低了浆体向填料箱泄露量,有力地保证了密封的可靠性;叶轮设有背叶片,及时排出回流浆体,从而提高了容积积率,降低了回流及冲蚀,提高了过流部件寿命;为便于检修及拆卸设有拆卸环,避免了因不能拆卸而造成割轴现象。


2、托架结构:卧式渣浆泵托架结构有水平中开式和筒式。为延长轴承的使用寿命,从水力设计和结构设计上进行了优化;使径向力和轴向力合理分布,且正确选用轴承形式、型号、冷却与润滑方式等,从而达到了轴承低发热、高寿命之要求。


3、轴封形式:轴封形式有:副叶轮动力密封+填料密封、填料密封、机械密封;轴封装置对泵体和泵轴之间起密封作用,可防止空气侵入泵内和大量水从泵内渗漏出来;离心渣浆泵的密封形式分为三种:填料密封,减压盖副叶轮密封和机械密封。


副叶轮密封是流体动力密封,靠副叶轮产生的压头抵抗叶轮出口液体的外漏,同时利用叶轮盖板设背叶片,加水封环和填料来防止空气进入,又用背叶片和水封环降低填料处的压力,有防止杂质进入密封的作用。卧式渣浆泵的轴承组件采用圆筒式结构,便于调整叶轮与前护板的间隙,维修时可整体拆出,轴承采用油脂润滑。

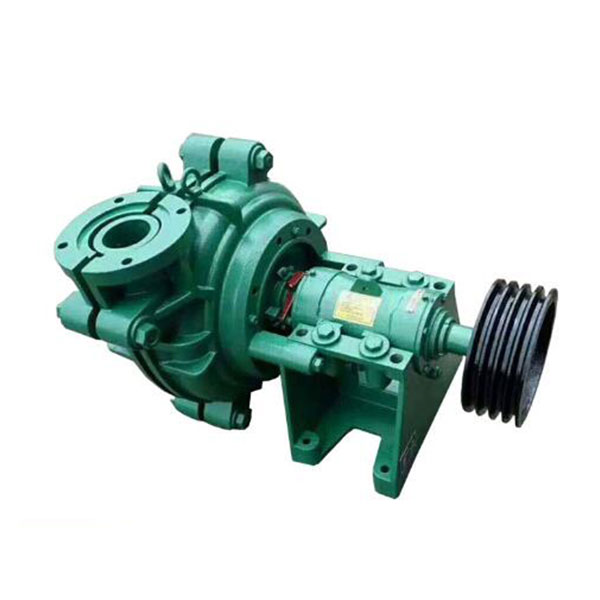

卧式渣浆泵
