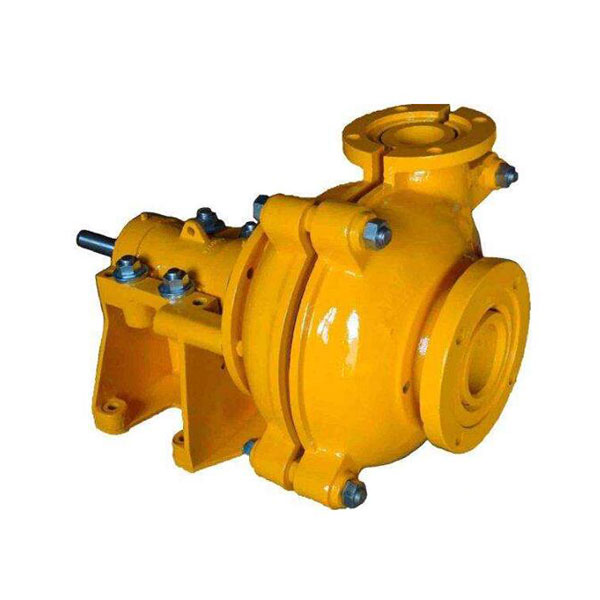

卧式渣浆泵装配的注意事项

2020-10-28 16:10:44

1、轴承组件装配:卧式渣浆泵装配时预热轴承内圈,温度不允许超过120℃,轴承内圈必须靠紧轴肩或黄油挡圈。对于双列圆锥滚子轴承,其内圈、外圈、定位套等是成套组件,不允许与同类轴承的相应零件互换。轴承装配时注意加入适量的轴承润滑脂,轴承端盖处密封采用迷宫环和迷宫套,安装迷宫环时注意豁口在直径方向上相对布置。


2、填料轴封组件的装配:填料轴封组件包括填料箱,轴套,定位套、密封圈、填料、填料垫、水封环及填料压盖等零件,水封环分两种结构,安装图见图七图八。图七为标准安装型式。在泵吸上使用时可选用图八的安装方式。安装时注意轴套及定位套间的密封圈必须安装在正确位置。


3、副叶轮轴封组件的安装:副叶轮轴封组件包括副叶轮,减压盖、轴套、定位套等零件,采用橡胶减压盖时用唇口密封圈和唇口密封压盖,采用金属减压盖时用填料、填料垫、水封环和填料压盖,用户根据使用条件不同可进行选择,组装时注意各密封圈的位置必须安装正确。


4、泵头部分组装:在泵体内装入密封圈,再用后护板定位螺母装上后护板、叶轮、再装护套,然后用螺栓及固定压板将护套压在泵体上,Z后装前护板、泵盖、橡胶衬里泵则应将前护套先装入泵盖,拧紧螺栓,再将泵盖与泵体合装,装胶件时为便于装配可在配合面处涂肥皂水或橡胶润滑液,装配时须注意各密封垫须放在正确位置并压紧。
